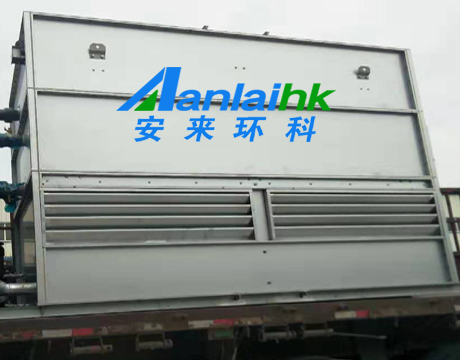

復合流密閉式冷卻塔機組下部一側和頂部都設有進風口，外部的新鮮冷風進入設備，經過盤管表面和填料，把一部分噴淋水氣化，水的氣化潛熱非常大，可以有效交換出盤管內部循環水以及外部流經填料噴淋水的熱量，最終經過風機排出。。

復合流密閉式冷卻塔結構、冷卻原理： 客戶所需要的工作介質的循環，熱的介質由上部的盤管進口流入經過換熱盤管內部，把熱量通過換熱盤管管壁散給外部的空氣和噴淋水，被冷卻后由下部的盤管出口流出； 客戶所需要的被冷卻介質在盤管內部流動，與外界沒有任何的接觸，可以保證該介質的清潔狀態以滿足要求嚴格的系統的良好工作狀態； 外循環水從設備的底部由特制的低揚程大流量水泵經上部的布水系統噴淋至盤管的外表面，保證全部覆蓋，增強換熱，并有效控制結水垢的可能； 機組下部一側和頂部都設有進風口，外部的新鮮冷風進入設備，經過盤管表面和填料，把一部分噴淋水氣化，水的氣化潛熱非常大，可以有效交換出盤管內部循環水以及外部流經填料噴淋水的熱量，最終經過風機排出。 高效換熱盤管： 對于換熱來講，首先所需要的是換熱面積，有了充分的換熱面積，這將是換熱效果的一個根本保證；換熱盤管采用優良紫銅管制成，制作過程中經過三次壓力為1.6Mpa的嚴格測試。 散熱填料： 采用全新PVC填料，不添加再生料。 填料片的理化性能指標均應達到或超過能源部電力規劃局DL／T742-2001《塑料部件技術條件》有關規定。片材密度不大于1.55g/cm3，平片拉伸強度不小于40MPa，阻燃氧指數不低于35。 填料片基片厚成型前不小于0.4mm。 填料穿桿成塊，穿桿密度不低于95％。 填料塊平壓強度≥300kg／m2。 優良通風機和節能型風筒： 密閉式冷卻塔冷卻風機采用由鋁合金整體拉伸而成的機翼型中空高效軸流式冷卻塔專用通風機，風機角度可根據設備符合調節。風機整體經過高強度動態平衡和靜態平衡試驗后不再拆卸，并在裝配到冷卻塔之前，再次校核靜態平衡，確保其性能可靠，葉片為中空鋁合金材質，中央輪轂為高強度鋼板，保證風機高速旋轉時具有足夠的強度。機翼流線型的葉片，在保證足夠的風量和風壓的同時，降低了風機噪聲。風筒采用文丘里管造型設計，有效提高風機的效率5%以上，采用鍍鋅鋼材質，該風筒充分利用了氣體流場均化理論，結合工程實踐經驗和實測數據而設計，內壁曲線采用橢圓曲線，與采用直線的自然擴散型風筒相比較，該風筒消除了氣流脫壁現象，縮小了渦流區，使風筒中心負壓區面積大幅縮小，出風口斷面風速分布趨于均化，經實際應用檢測，該風筒動能回收值大于30% 軸流式通風機安裝于冷卻塔的頂部。風機的支架固定在冷卻塔箱體框架上，使之成為一體，結構牢固，并且有利于以后拆卸、更換、檢修及維護。 電動機： 采用戶外型全封閉電動機（包括風機和水泵電動機），防護等級達IP55，絕緣等級：F級。免加油維護，可靠性高，無故障運行時間長。 水泵： 因密閉式冷卻塔本身的特殊要求，TBT采用特制低揚程、大流量的高效水泵，在保證充足的較大噴淋水量的情況下而仍然可以保持較小的消耗功率，大大提升了設備的節能效果。水泵電機為戶外型設計，防護等級達到IP55。水泵采用進口伯格曼機械密封，耐磨性強，壽命長。水泵最低點設置有絲堵排水口，方便停機排水，防止冬季因存水而凍裂渦殼。O3A河北安來環�？萍加邢薰�司
